主要なネットワーク要素に精通した後、これら要素間のインタフェースをよりよく知る時期が来ています。
インタフェースは、MME、SGWおよびPGWが他のネットワーク要素（例えば、HSSまたはPCRF）と協働することを可能にする。
それらのそれぞれは、3GPP.orgによって記述された標準化された方法で構築されています。 ここに記述されている各インタフェースは、23.401 3GPP.orgのドキュメントから取られています。
ドキュメンテーションは（時には）必要以上に大きくなることを覚えておいてください。インタフェースのすべての側面についてはここでは説明しません。
ユーザーがローミングしていない状況を大きく把握できます。
上記の図は4Gインタフェースのみを示しており、2Gおよび3Gの追加インタフェースはTS 23.060に記載されています。
私が以前に書いたように、サービングゲートウェイ（SGW）とPDNゲートウェイ（PGW）を1つのシャーシに入れることができます。
ローミングを伴うシナリオでは、アーキテクチャの標準がそれを扱う2つの方法を記述しています。
2つのローミングシナリオ：
S8インターフェイスによってトラフィックがホームネットワークからUEにルーティングされる場合、
ホームオペレーターのアプリケーション機能のみでローカルブレークアウトがあり、ビジターのオペレーターのアプリケーション機能とは別の場所にあります。
そのことを念頭に置いて、今度は、関数とプロトコルスタックをインターフェイスすることで、まっすぐに進むことができます。
情報フローは、2つのグループに分けられます.1つはコントロールプレーンで、もう1つはユーザープレーンです。
制御プレーンは、ユーザプレーン機能の制御とサポートのためのプロトコルで構成されています。
E-UTRANへの接続およびE-UTRANへの接続など、E-UTRAネットワークアクセス接続を制御する。
確立されたネットワークアクセス接続の属性（例えば、IPアドレスの起動）を制御するステップと、
ユーザの移動性をサポートするために、確立されたネットワーク接続のルーティング経路を制御するステップと、 そして
変化するユーザの要求を満たすためにネットワーク資源の割り当てを制御する。
Control Plane interfaces:
コントロールプレーンインターフェイス：
eNodeBとMMEとの間のS1-MMEインタフェース。
E-UTRANとMMEとの間の制御プレーンプロトコルの基準点。
場所：
S1-AP（S1アプリケーションプロトコル）：eNodeBとMMEとの間のアプリケーション層プロトコル。
SCTP（ストリーム制御伝送プロトコル）：このプロトコルは、MMEとeNodeBとの間のシグナリングメッセージの配信を保証する（S1）。 SCTPはRFC 4960で定義されています
SGSNとMMEとの間のS3インタフェース。
それは、アイドル状態および/またはアクティブ状態における、インター3GPPアクセスネットワークモビリティのためのユーザおよびベアラ情報交換を可能にする。
場所：
GTP-C（制御プレーンのGPRSトンネリングプロトコル）：このプロトコルは、SGSNとMMEとの間のシグナリングメッセージをトンネリングする
UDP（ユーザデータグラムプロトコル）：このプロトコルシグナリングメッセージ。 UDPはRFC 768で定義されています。
SGSNとSGWとの間のS4インタフェース。
これは、GPRSコアとサービングGWの3GPPアンカー機能との間の関連する制御およびモビリティサポートを提供する。 さらに、Direct Tunnelが確立されていない場合は、ユーザプレーンのトンネリングが提供されます。
場所：
GTP-C（上記）：このプロトコルは、SGSNとSGWとの間のシグナリングメッセージをトンネリングする。
UDP：このプロトコルはシグナリングメッセージを転送します。 UDPはRFC 768で定義されています。
SGWとPGWとの間のS5またはS8インタフェース。
S5：サービングGWとPDN GWとの間のユーザプレーントンネリングおよびトンネル管理を提供する。 これは、UEの移動性に起因するサービングGW再配置、およびサービングGWが、必要なPDN接続のために配置されていないPDN GWに接続する必要がある場合に使用される。
S8：VPLMN（在圏PLMN）内のサービングGWとHPLMN（ホームPLMN）内のPDN GWとの間にユーザおよび制御プレーンを提供するPLMN間基準点。 S8は、S5のインターPLMN変形である。
これらの2つのインタフェースの違いは、S5が1つのネットワークエンティティ（ローミングシナリオなし）で使用され、S8が、ユーザがホームPLMNにいるVisiting PLMNを接続するために使用されていることです。
場所：
GTP-C：このプロトコルは、SGWとPGWとの間のシグナリングメッセージをトンネリングする。
UDP：このプロトコルは、SGWとPGWとの間のシグナリングメッセージを転送する。 UDPはRFC 768で定義されています。

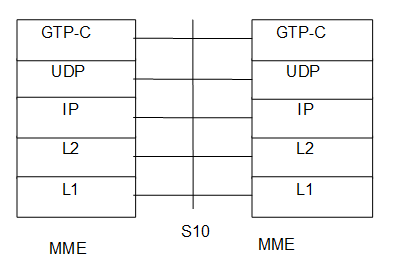

S10インタフェースをMMEと他のMMEとの間に含む。
MME再配置（例えば、ハンドオーバー）およびMMEからMMEへの情報転送のためのMME間の参照点。
場所：
GTP-C：このプロトコルは、MME間のシグナリングメッセージをトンネリングする。
UDP：このプロトコルは、MME間でシグナリングメッセージを転送する。 UDPはRFC 768で定義されています。
S11インタフェースをMMEとSGWとの間に設ける。
MMEとサービングGWとの間の参照点。
場所：
GTP-C：このプロトコルは、MMEとSGWとの間のシグナリングメッセージをトンネリングする。
UDP：このプロトコルは、MMEとSGWとの間でシグナリングメッセージを転送する。 UDPはRFC 768で定義されています。
S6aはMMEとHSSとの間のインタフェースである。
MMEとHSSとの間の進化したシステム（AAAインタフェース）へのユーザアクセスを認証/許可するための加入および認証データの転送を可能にする。
場所：
直径：このプロトコルは、MMEとHSSとの間の進化したシステムへのユーザアクセスを認証/認可するための加入および認証データの転送をサポートする（S6a）。 直径はRFC 3588で定義されています。
SCTP：このプロトコルはシグナリングメッセージを転送します。 SCTPはRFC 4960で定義されています。
MMEとEIRとの間のS13インターフェース。
それはUEEIRを可能にする。
場所：
直径：このプロトコルは、MMEとEIRとの間のUE識別検査手順をサポートする（S13）。 直径はRFC 3588で定義されています。
SCTP：このプロトコルはシグナリングメッセージを転送します。 SCTPはRFC 4960で定義されています。
CBCとeNodeBの間のSBcインタフェース。
警告メッセージ配信および制御機能のためのCBCとMME間の参照ポイント。
セルブロードキャストセンター（CBC）は、日本向けに作成された地震津波警報システム（ETWS）の特別要求事項の解決策であった。 これは、制御プレーン内のUEとMMEとの間の既存のインタフェースを利用する。 さらに、MMEはSBcインターフェイスを介してCBCに接続されます。 LTE / 4Gでは、SBCインターフェイスは完全に標準化されており、SCTPに基づいています。
場所：
SBc-AP（SBcアプリケーションプロトコル）：CBCとMMEとの間のアプリケーション層プロトコル。 このプロトコルは、警告メッセージの転送をサポートしています。
S1-AP（S1アプリケーションプロトコル）：eNodeBとMMEとの間のアプリケーション層プロトコル。
SCTP：このプロトコルは、MMEとeNodeB（S1）との間のシグナリングメッセージの配信を保証する。 SCTPはRFC 4960で定義されています。
ユーザプレーンインタフェース：
eNodeBとSGWとの間のS1-Uインタフェース。
ハンドオーバ中のベアラユーザプレーントンネリング及びeNodeB間パス切り替え毎のE-UTRANとサービングGWとの間の参照点。
場所：
GTP-U（ユーザプレーン用のGPRSトンネリングプロトコル）：このプロトコルは、eNodeBとSGWとの間のユーザデータをトンネリングする。
UDP：このプロトコルはユーザーデータを転送します。 UDPはRFC 768で定義されています。
S4インターフェイスは、2GアクセスのUEとPGWの間にあります。
S4インターフェイスは、UEと3GアクセスおよびPGWを接続するためにも使用されています。
これは、GPRSコアとサービングGWの3GPPアンカー機能との間の関連する制御およびモビリティサポートを提供する。 さらに、Direct Tunnelが確立されていない場合は、ユーザプレーンのトンネリングが提供されます。
場所：
GTP U：このプロトコルは、SGSNとS GW間、およびバックボーンネットワーク内のS GWとP GWとの間のユーザデータをトンネリングする。 GTPはすべてのエンドユーザのIPパケットをカプセル化しなければならない。
UDP / IP：ユーザデータと制御シグナリングのルーティングに使用されるバックボーンネットワークプロトコルです。
UmおよびGbインタフェースに関するプロトコルは、TS 23.060に記述されています。
3GネットワークとPGWとの間のUE-S12インタフェース。
直接トンネルが確立されたときのユーザプレーントンネリングのためのUTRANとサービングGWとの間の参照ポイント。 これは、SGSNとUTRANとの間、またはSGSNとGGSNとの間で定義されたGTP-Uプロトコルを使用するIu-u / Gn-u基準点に基づく。 S12の使用法はオペレータ構成オプションです。
場所：
GTP U：このプロトコルは、UTRANとS GWとの間、およびバックボーンネットワーク内のS GWとP GWとの間のユーザデータをトンネリングする。 GTPはすべてのエンドユーザIPパケットをカプセル化しなければならない
UDP / IP：ユーザデータと制御シグナリングのルーティングに使用されるバックボーンネットワークプロトコルです。
Uuインタフェースのプロトコルについては、TS 23.060を参照してください。
SGSNは、図18に示すように、ユーザプレーントンネル確立を制御し、UTRANとS GWとの間に直接トンネルを確立する。
